Die Technologie von ConverLight® Electrochromic

Das dynamische Glas ConverLight® ist eine elektrochrome Technologie der Welt-Spitzenklasse. Diese ermöglicht eine präzise Steuerung des Eintrages von Licht und Sonnenenergie. Entwickelt von ChromoGenics auf der Basis jahrzehntelanger Forschung am Ångström-Labor der Universität Uppsala, ermöglicht diese schwedische Innovation eine dynamische Tönung von Glas, ohne die Transparenz zu beeinträchtigen. Dies erlaubt eine ästhetische Architektur sowie ein gesundes Raumklima.

Den Kern des dynamischen Glases ConverLight® bildet eine hochmoderne Mehrschichtstruktur in einer flexiblen Folie, die zwischen zwei Glasscheiben laminiert wird. Lithium- und Wasserstoffionen wandern zwischen elektrochromen Schichten hin und her, wenn eine niedrige elektrische Spannung angelegt wird, die ihren Oxidationsstatus ändert. Diese chemische Reaktion führt dazu, dass das Glas zwischen hoher Transparenz in einen dunklen Zustand wechselt und so die Menge an Licht und Sonnenwärme reguliert, die in das Gebäude eindringen können. Anders als herkömmliche Verschattungslösungen geschieht dies stufenlos, energieeffizient und unter Beibehaltung des Ausblickes nach draußen.

Für das stufenlose Management dieser Glastönung greift das dynamische Glas ConverLight® außerdem auf ein intuitives Steuerungssystem auf Cloudbasis zurück. Dadurch wird ein automatisierter sowie ein manueller Betrieb über die Gebäudeautomatisierung oder über Mobilgeräte ermöglicht. Die Installation ist einfach und erfordert nur eine minimale Verkabelung, und das Glas verbraucht Energie nur dann, wenn es seinen Zustand verändert. Integrierte Solarzellen ermöglichen einen kabellosen autarken Betrieb, was die Kosten reduziert und eine hohe Flexibilität erlaubt.

Das dynamische Glas ConverLight® wurde streng gemäß ISO 18543:2021 getestet, also nach einem beschleunigten Alterungsverfahren, das eine mehr als 20-jährige Verwendung simuliert. Das Glas erwies sich als geeignet für eine hohe Leistung auch unter extremen Bedingungen einschließlich 5000 h UV-Exposition bei hoher Temperatur und 30.000 Schaltzyklen.

Die Folie besteht aus mehreren wichtigen Schichten:

Transparente leitfähige Schichten – Diese dünnen Schichten ermöglichen die elektrische Ladungsverteilung über die gesamte Fläche.

Elektrochrome Schichten – Bestehend aus Wolframoxid und Nickeloxid unterliegen diese Schichten einer gesteuerten Veränderung der optischen Eigenschaften als Reaktion auf die Spannung.

Elektrolytschicht – Ein polymerbasierter Ionenleiter, der die umkehrbare Redoxreaktion erleichtert, die für den Effekt der dynamischen Tönung verantwortlich ist.

Produktion der elektrochromen
Folie Das dynamische Glas ConverLight® wird mithilfe eines hochmodernen Roll-to-Roll-Sputterverfahrens hergestellt. Wolfram- und Nickeloxid-Schichten werden innerhalb einer Vakuumkammer auf eine flexible PET-Folie aufgetragen, was eine präzise Einheitlichkeit der Beschichtung sicherstellt. Die beschichteten PET-Folien werden dann mit einem ionenleitenden Polymerelektrolyt laminiert, woraus die aktive elektrochrome Folie entsteht. Dieser Prozess gewährleistet eine hohe Produktionseffizienz und eine gute Transportierbarkeit, da die Folie statt in Bögen rollenförmig geliefert werden kann.

Glasintegration und ‑laminierung
Die elektrochrome Folie unterliegt dem FreeForm®-Prozess, wodurch sie in kundenspezifische Größen und Formen zugeschnitten werden kann, bevor sie zwischen zwei Glasscheiben laminiert wird. Da es keine Höhenbegrenzung gibt und die maximale Breite 1550 mm beträgt, bietet das dynamische Glas ConverLight® flexible Optionen zur Gestaltung, also auch gewölbte Formen sowie Formen nach Kundenvorgabe für unterschiedlichste architektonische Anwendungen. Durch das Laminierungsverfahren wird die Folie unter Aufrechterhaltung ihrer elektrochromen Eigenschaften gesichert. Dies gewährleistet eine hohe Lebensdauer und eine langfristige Funktionstüchtigkeit. Da die Folie laminiert wird, kann im Prinzip jede Art von Glas verwendet werden – auch Glas mit unterschiedlichen Beschichtungen, Funktionen und von verschiedenen Herstellern.

Montage in Isolierglas-Einheiten
Nach dem Laminieren wird das elektrochrome Glaslaminat in Isolierglas-Einheiten integriert, die aus Mehrfachverglasungen bestehen, zwischen denen sich für eine optimale thermische Isolierung Zwischenräume befinden, die mit Inertgas gefüllt sind. Hochleistungsdichtmittel stellen eine luftdichte Konstruktion sicher, was einem Beschlagen vorbeugt und ebenfalls die Energieeffizienz erhöht. Das elektrochrome Glaslaminat kann einzeln oder als Teil einer zwei‑, drei- oder sogar vierfachverglasten Isolierglas-Einheit verwendet werden. Dann sind die Dämmeigenschaften dieselben wie bei einer gemauerten Wand.

Das dynamische Glas ConverLight® ist eine äußerst vielseitige Technologie, die sich perfekt eignet für Gewerbefassaden, Fenster in Wohnhäusern und alle möglichen Arten von spezieller Verglasung. Es stehen die Standardvarianten zur Verfügung: ConverLight® 75 und ConverLight® 65, die sich im Niveau der Lichtdurchlässigkeit und des Sonnenschutzes unterscheiden. Die Technologie basiert im Kern jedoch stets auf einer flexiblen Folie. Es gibt sozusagen keine Beschränkungen, was Ihnen erlaubt, durch Konfiguration der Isolierglas-Einheit nahezu jedwede kundenspezifische Lösung zu erschaffen.

Zur Steigerung der Leistungsfähigkeit sowie für ein anderes Erscheinungsbild kann das dynamische Glas ConverLight® mit einer energieeffizienten Beschichtung, mit Schichten für den Sonnenschutz, gefärbtem PVB oder getöntem Glas versehen werden. Das Material lässt sich auch problemlos mit anderen Zwischenschichten und Glasarten kombinieren. So können Sie spezialisierte Funktionen integrieren – zum Beispiel Schalldämmung, Durchschussfestigkeit, Feuerbeständigkeit oder verstärkte Isolierfähigkeit. Stets wird die gewählte Lösung Ihrem spezifischen Bedarf genügen.

Energieeffizienz: Eine Senkung des Eintrages der Sonnenwärme im Frühling oder Sommer sowie ein zulässiges Eindringen im Herbst und Winter senkt die HLK-Kosten erheblich und verbessert die Gebäudeeffizienz insgesamt.

Ökologische Vorteile: Beitrag zu den Nachhaltigkeitszielen durch Senkung der Kohlendioxidemissionen; Unterstützung beim Erreichen der Zertifikate für umweltfreundliches Bauen (BREEAM, LEED).

Architektonische Freiheit: Gestalten Sie, wie es Ihnen Ihre Kreativität vorgibt, ohne dass Sie auf einen Bedarf für eine externe Verschattung wie Jalousien und Markisen Rücksicht nehmen müssen.

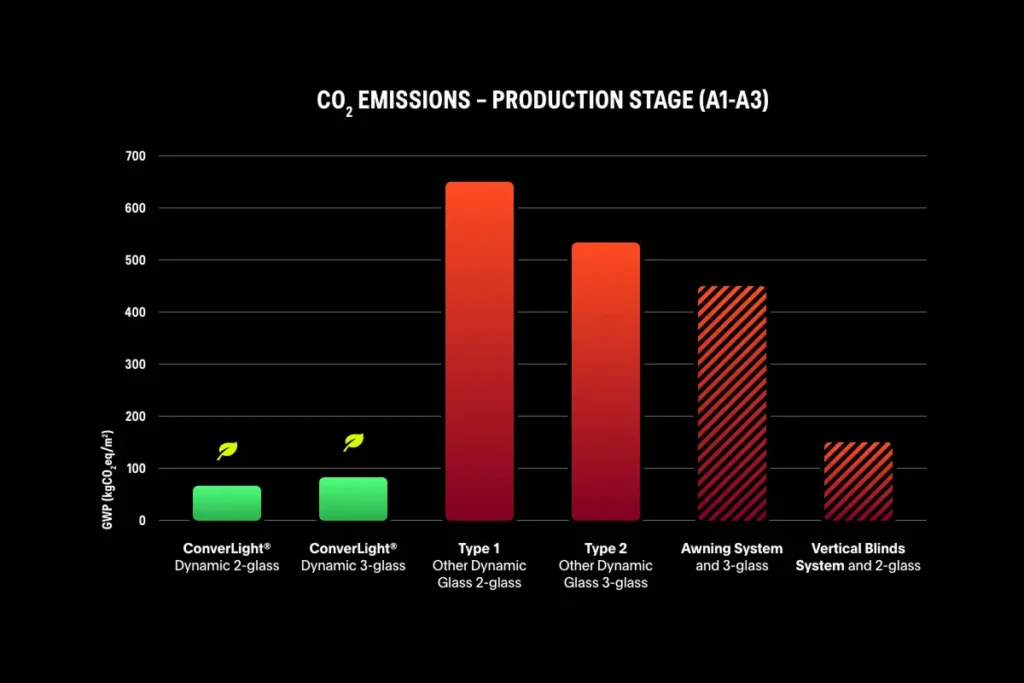

Das dynamische Glas ConverLight® Dynamic wurde so konzipiert, dass die Auswirkungen auf die Umwelt so gering wie möglich gehalten werden. Gleichzeitig wird die Energieeffizienz maximiert, was einen wesentlichen Fortschritt bei nachhaltigen Innovationen darstellt. Durch die Optimierung von Produktion, Transport und Installation erreicht ChromoGenics über die Lebensdauer des Glases den kleinsten Kohlenstoff-Fußabdruck auf dem Markt. Die Emissionen werden auf gerade einmal 8 CO₂e/m² gesenkt. Durch beträchtlich gesenkte Kohlendioxidemissionen sowohl in der Fertigung als auch im Betrieb setzt das dynamische Glas ConverLight® einen neuen Standard für energieeffiziente, umweltfreundliche Architektur.

Produktion: Durch die Roll-to-Roll-Fertigung sind große Mengen der Folie möglich, was einen energieeffizienten Produktionsprozess mit gleichzeitig niedrigen Gesamtemissionen sicherstellt.

Transport: Glashersteller vor Ort können ConverLight® in unterschiedliche Arten von Glas integrieren, was die Emissionen durch den Transport minimiert und die Effizienz in der Lieferkette verbessert.

Betrieb: Nach der Installation reduziert das Glas den Energieverbrauch beträchtlich, indem der Bedarf an künstlichem Licht, Kühlung und Heizung gesenkt wird. Das System selbst benötigt dank der sehr niedrigen Betriebsspannung zum Umschalten von Hell auf Dunkel lediglich 0,05 W/m².
